24~72V DC형 1t 스트레이트 포크 밸런스 대형 전동 지게차 모터
제품 설명

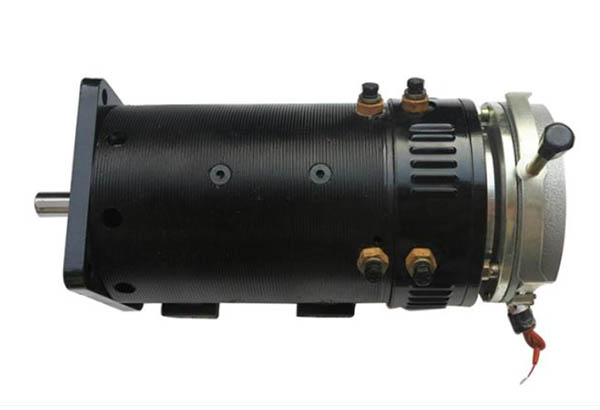

전동지게차 모터의 구조는 내연식 지게차에 비해 단순합니다.사진은 1DC형 1t 스트레이트 포크 밸런스 대형 전동 지게차 모터를 보여줍니다.
전동 지게차 모터의 기본 구성은 다음 구성 요소로 구성됩니다.
1.전원 장치: 배터리 팩.표준 배터리 전압은 24, 30, 48, 72V입니다.
2.프레임: 강철과 강철을 용접한 지게차의 프레임입니다.지게차의 거의 모든 부품이 프레임에 장착됩니다.작동 시 다양한 하중을 받게 되므로 충분한 강도와 강성을 가져야 합니다.
3. 변속기 : 모터의 동력이 지게차의 구동바퀴에 전달됩니다.
4. 조향 시스템: 지게차의 주행 방향을 제어합니다.
5. 브레이크 시스템: 지게차 운전 속도를 늦추고 정지시킵니다.
6. 모터 및 전기 시스템: 전기 시스템은 다양한 구성 요소를 통해 모터를 제어하여 지게차의 시동, 정지, 후진 및 속도 조절과 오일 펌프 모터 또는 유압을 달성합니다.
XINDA DC 모터 카탈로그
| 신다DC 모터 카탈로그 | ||
| 정격 전력 | 제품 번호. | 제품 사진 |
|

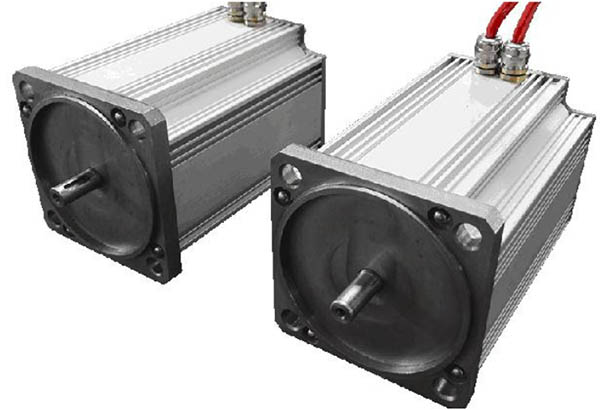

| 전동지게차 차량용 모터 |  |
|
| DC 견인 전기 모터 | |
| 7KW | DC 견인 전기 모터 모델 242ZDC 242ZD706H15 |
|
| 5KW | DC 견인 전기 모터 모델 192ZDC 192ZD525H9 |
|
| 4KW | DC 견인 전동기 모델 170ZDC 170ZD402H2A3 |
|
|
| 전기자동차용 DC MOTOR |
|
|
| 전동지게차 전동기 |
|
|

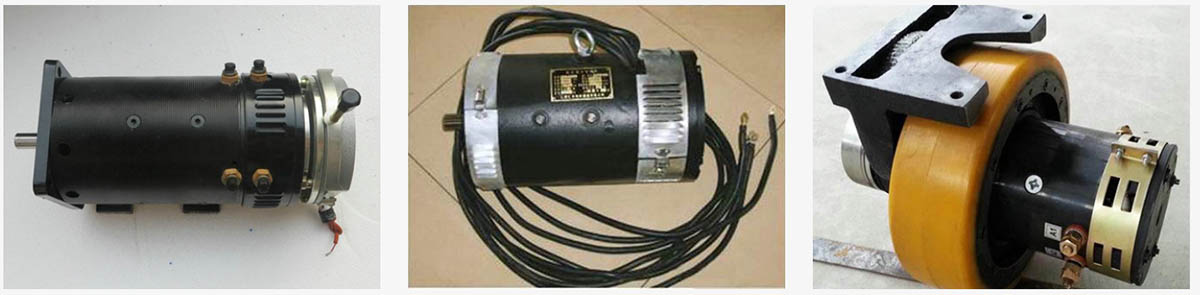

| 전동지게차 전동기 |  |
| XINDA DC 모터 시리즈 사양서 | ||||||||
| 정격 출력(KW) | 3 | 4 | 4.5 | 5 | 6 | 7 | 7.5 | 10 |
| 배터리 전압(VDC) | 48/60/72 | 72 | 96/144 | |||||
| 다중 과부하 | 2.5 | |||||||
| 정격전류(A) | 73/58.4/48.7 | 96.8/77.5/64.5 | 109/87.2/72.7 | 118/94.7/78.9 | 138.9/111/92.5 | 108 | 116 | 116/77 |
| 정격 토크(NM) | 10.2 | 13.6 | 15.3 | 17 | 20.5 | 23.9 | 25.6 | 34 |
| 정격 속도(RPM) | 2800 | |||||||
| 최고 속도(RPM) | 4500 | |||||||
| 근무 시스템 | S2:60분 | |||||||
| 절연 수준 | H | |||||||
| 냉각방식 | 자연 냉각/공기 냉각 | |||||||
| 효율성(100% 부하) | 85 | 86 | 86 | 88 | 88 | 88 | 90 | 90 |
| 보호 수준 | IP23(IP44) | |||||||
| 애플리케이션 | 저속승객/물류차량/골프차량/관광차량/경찰차/트럭/적재차량 등 | |||||||
